Starax Ürün Grupları Sürme Sistemleri Sürme Kapak Sistemleri Lc 57 İki Kapaklı
Lc 57 İki Kapaklı


  •
    1 Kutu İçi Miktar - Box Quantity
    18-50 mm Panel Kalınlık - Panel Thickness
    75 kg Ağırlık - Weight
    Ahşap / Wooden
    Çift Yön Yavaşlatıcı / Double Soft Closing
    Dikey Ayarlı / Vertical Adjustable
    Karma Alt Taşıyıcılı / Combined Bottom Carrier
    Sürme Kapak Sistemi / Sliding System
    Yağlı Piston Sistemi / Oil Damper System







Ürün Kodları

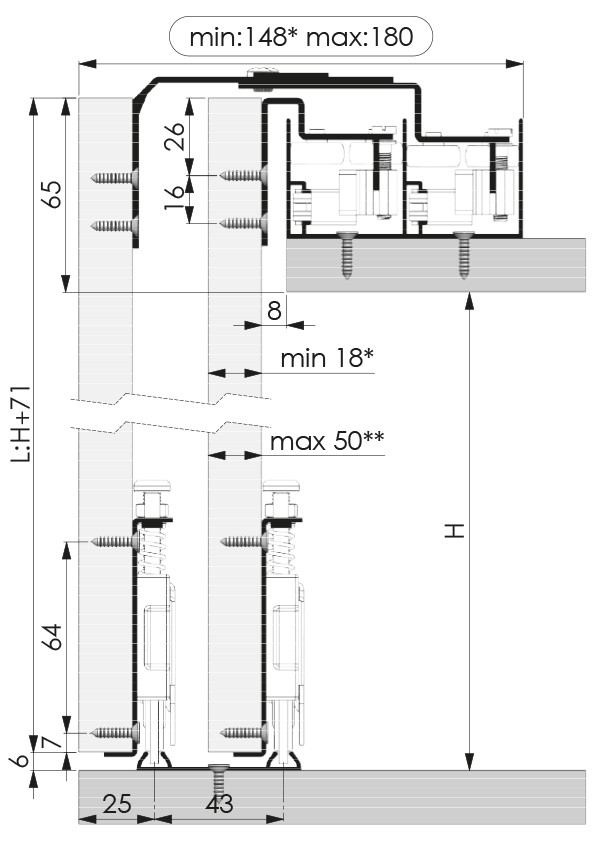

Teknik Çizim

Montaj Şeması

Lc 57 İki Kapaklı
Code
T(mm)
Box
Volume (m³)
Weight (kg)
Weight Birim / Unit
L-1257
18-50
8
0,005
2,100
Takım

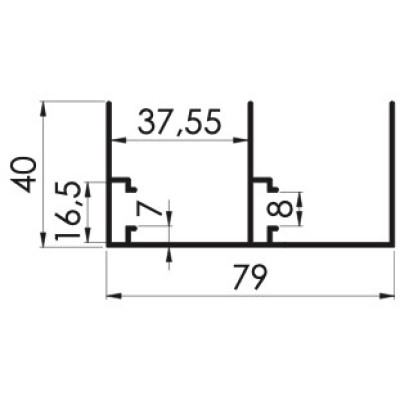

Teknik Çizim / Technical Drawing Code T (mt) Bağ / Band Volume (m³) Weight (kg) Unit
Alüminyum Üst Ray / Upper Rail
Alüminyum Üst Ray / Upper Rail
 L-3174-1 2.0 6 0,006 1,400 Adet
L-3174-2 2.5 6 0,004 1,792 Adet
L-3174-3 3.0 6 0,005 2,120 Adet
Alüminyum Alt Ray / Bottom Rail
Alüminyum Alt Ray / Bottom Rail
 L-3143-1 2.0 20 0,001 0,533 Adet
L-3143-2 2.5 20 0,002 0,667 Adet
L-3143-3 3.0 20 0,002 0,800 Adet
Alüminyum Alt-Üst Ray / Bottom-Upper Rail
Alüminyum Alt-Üst Ray / Bottom-Upper Rail
 L-3110-1 2.0 20 0,001 0,500 Adet
L-3110-2 2.5 20 0,002 0,600 Adet
L-3110-3 3.0 20 0,002 0,700 Adet
Alüminyum Alt Ray Kapak Profili / Aluminium Bottom Rail Cover Profile
Alüminyum Alt Ray Kapak Profili / Aluminium Bottom Rail Cover Profile
 L-3144-1 2.0 40 0,000 Adet
L-3144-2 2.5 40 0,000 Adet
L-3144-3 3.0 40 0,000 Adet


Bu ürün için teknik çizim bulunmamaktadır.

Montaj Dosyası:

PDF İndir
