Starax Ürün Grupları Sürme Sistemleri Sürme Kapak Sistemleri Lc 75 Ay - Sc
Lc 75 Ay - Sc


  •
    18-22 mm Panel Kalınlık - Panel Thickness
    2 Kutu İçi Miktar - Box Quantity
    75 kg Ağırlık - Weight
    Ahşap / Wooden
    Çift Yön Yavaşlatıcı / Double Soft Closing
    Dikey Ayarlı / Vertical Adjustable
    İçten Sistem / Internal System
    Sürme Kapak Sistemi / Sliding System
    Yağlı Piston Sistemi / Oil Damper System







Ürün Kodları

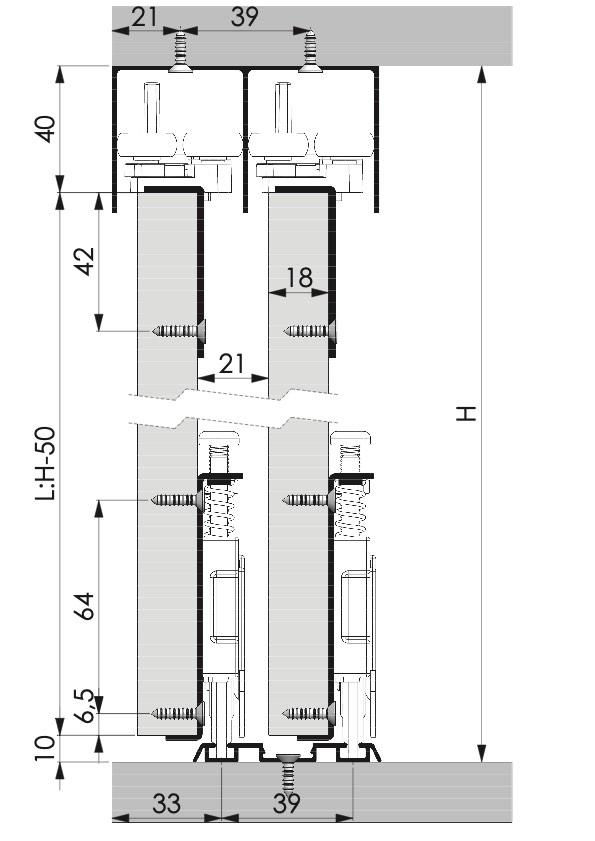

Teknik Çizim

Montaj Şeması

Lc 75 Ay - Sc
Code
T(mm)
Box
Volume (m³)
Weight (kg)
Weight Birim / Unit
L-1155
18-22
18
0,002
0,988
Takım




Teknik Çizim / Technical Drawing Code T (mt) Bağ / Band Volume (m³) Weight (kg) Unit

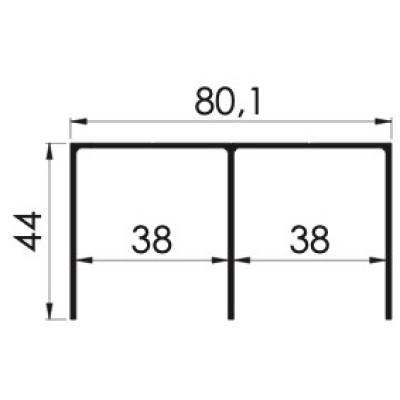

Alüminyum Üst Ray / Upper Rail
Alüminyum Üst Ray / Upper Rail
 L-3145-1 2.0 6 0,005 1,490 Adet
L-3145-2 2.5 6 0,006 1,862 Adet
L-3145-3 3.0 6 0,007 2,235 Adet

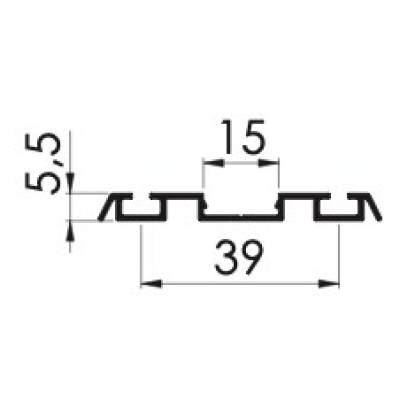

Alüminyum Alt Ray / Bottom Rail
Alüminyum Alt Ray / Bottom Rail
 L-3143-1 2.0 20 0,001 0,533 Adet
L-3143-2 2.5 20 0,002 0,667 Adet
L-3143-3 3.0 20 0,002 0,800 Adet

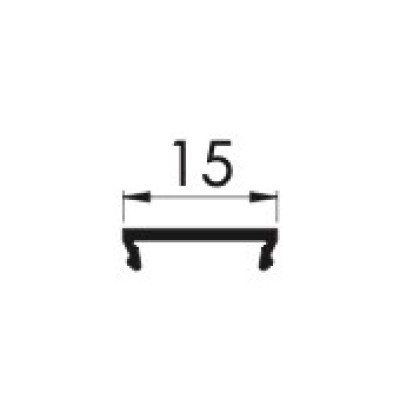

Alüminyum Alt Ray Kapak Profili / Aluminium Bottom Rail Cover Profile
Alüminyum Alt Ray Kapak Profili / Aluminium Bottom Rail Cover Profile
 L-3144-1 2.0 40 0,000 Adet
L-3144-2 2.5 40 0,000 Adet
L-3144-3 3.0 40 0,000 Adet


Bu ürün için teknik çizim bulunmamaktadır.

Montaj Dosyası:

PDF İndir
