Lc 75 Ay - Uk - K
Lc 75 Ay - Uk - K
Ürün Kodları

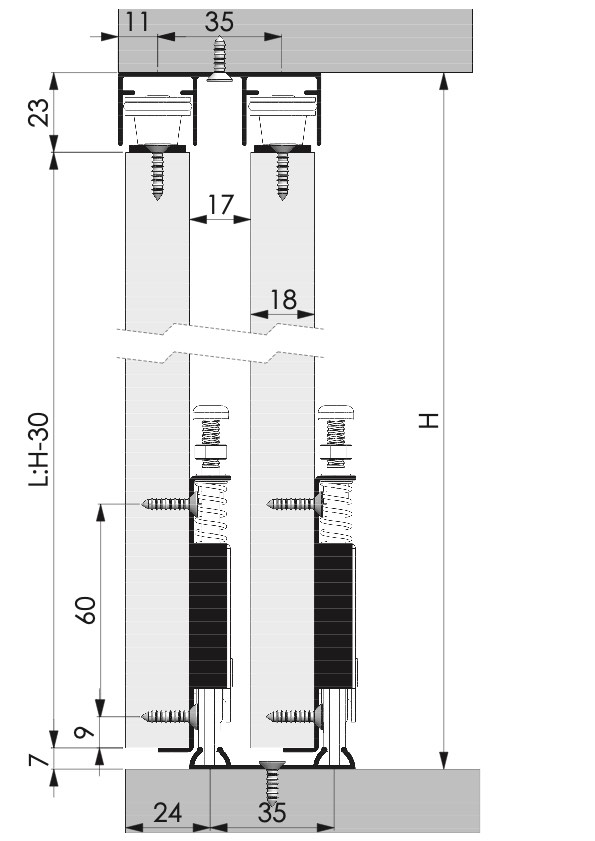

Teknik Çizim
Montaj Şeması
Lc 75 Ay - Uk - K
|
Code
T(mm)
Box
Volume (m³)
Weight (kg)
Weight Birim / Unit
|
|
L-1153
18-22
54
0,001
0,390
Takım
|

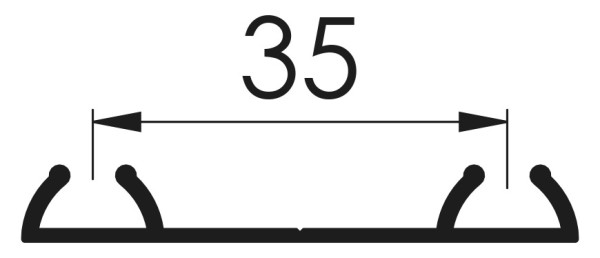

| Teknik Çizim / Technical Drawing | Code | T (mt) | Bağ / Band | Volume (m³) | Weight (kg) | Unit |
|---|---|---|---|---|---|---|
|
L-3123-1 | 2.0 | 10 | 0,001 | 0,817 | Adet |
| L-3123-2 | 2.5 | 10 | 0,002 | 1,118 | Adet | |
| L-3123-3 | 3.0 | 10 | 0,002 | 1,342 | Adet | |
|
L-3142-1 | 2.0 | 20 | 0,010 | 0,416 | Adet |
| L-3142-2 | 2.5 | 20 | 0,012 | 0,520 | Adet | |
| L-3142-3 | 3.0 | 20 | 0,014 | 0,624 | Adet | |
|
L-3124 | 3.0 | 20 | 0,017 | Adet | |
| L-3124-2 | 2.5 | 20 | 0,000 | Adet |
Bu ürün için teknik çizim bulunmamaktadır.
Montaj Dosyası:
PDF İndir
